ПАНЕЛЬ 4290 «ВОЛОКОННАЯ ОПТИКА. ПЕРЕДАТЧИК», ПАНЕЛЬ 4291 «ВОЛОКОННАЯ ОПТИКА. ПРИЕМНИК»

ПАНЕЛЬ 4290 «ВОЛОКОННАЯ ОПТИКА. ПЕРЕДАТЧИК», ПАНЕЛЬ 4291 «ВОЛОКОННАЯ ОПТИКА. ПРИЕМНИК»

Учебное оборудование Панели 4290 «Волоконная оптика. Передатчик» и 4291 «Волоконная техника. Приемник» предназначены для проведения лабораторных практических работ (опытов) по волоконной оптике, оптоволоконной связи.

Особенности и преимущества:

  • Для стеклянных волокон и волокон из искусственных материалов
  • Со встроенным передающим диодом с различными длинами волн света
  • Снятие характеристик линии и характеристик затухание
  • Затухание может быть сымитировано на учебной панели 4291 «Волоконная техника. Приемник»
  • Все необходимые источники питания и генераторы встроены в панели





В комплект оборудования для проведения лабораторных практических работ (опытов) по оптоволоконной технике входят:

  • учебная панель 4290 «Волоконная оптика. Передатчик» со встроенным передающим диодом, генератором синусоидальных сигналов (1 кГц), генератором одиночных и прямоугольных (10 кГц) импульсов
  • учебная панель 4291«Волоконная техника. Приемник» со встроенным принимающим диодом
  • оптоволоконные проводники

Различные типы оптоволоконных кабелей, которые могут подключаться к учебным панелям 4290 «Волоконная оптика. Передатчик» и 4291 «Волоконная техника. Приемник», могут использоваться в качестве лини передачи данных. Так же есть возможность соединить между собой разные типы кабелей и исследовать характеристики полученной линии передачи данных.
Дополнительный лазерный диод позволяет провести сравнительные эксперименты со светодиодом.
В руководстве по проведению лабораторных практических работ (опытов)  V0134 «Волоконная оптика» приводятся эксперименты, показывающие преимущество передачи информации по оптоволоконным линиям перед другими каналами связи.

Некоторые темы из руководства V0134 «Волоконная оптика».
  • эксперименты с оптоволоконными проводниками из искусственных материалов
  • характеристики передающего диода
  • затухание в оптоволоконных проводниках из искусственных материалов и соединителях
  • передача сигналов TTL уровня
  • помехозащищенность оптоволоконных линий
  • эксперименты с оптоволоконными проводниками из стеклянных материалов
  • измерение времени прохождения
  • эксперименты по волоконной оптике с лазерным диодом
Передняя часть панели изготовлена из ламината, толщиной 5 мм матово голубого цвета. Отдельные компоненты встроены в панель. Схематические изображения компонентов напечатаны белой краской на передней части панели. Серая пластиковая крышка защищает заднюю часть панели и позволяет располагать панель на столе под удобным для работы углом.

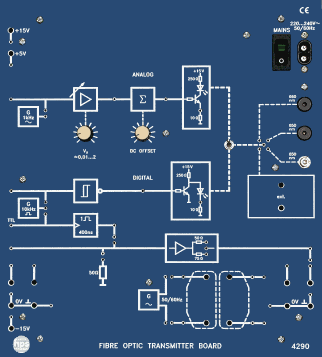

4290 Панель «Волоконная оптика. Передатчик»


Технические характеристики:
Питание:~ 230 В / 115 В (110 В), 50 ... 60 Гц; 20 ВА
Источник постоянного напряжения (для подключения внешних устройств):+ 15 В; -15 В; +5 В (0.3 А)
Входы (подключение с помощью проводников с диаметром контактов 2 мм):- 1 аналоговый / 1 цифровой
Оптические выходы:- 660 нм / 850 нм (для кабелей из искусственных материалов)
- 850 нм (для кабелей из стеклянных материалов)
Электрический выход:- с предустановленной схемой управления для подключения 2-проводной линии или коаксиального кабеля для проведения сравнительных экспериментов
- выходное сопротивление: 50 Ом; 75 Ом.
Функциональные группы- генератор синусоидальных сигналов: f = 1 кГц; UPP =3 В
- генератор прямоугольных импульсов: f = 10 кГц (TTL)
- генератор импульсов: длительность импульса 400 нс
- коммутационное поле трансформатора с источником питания; предназначено для имитации интерференции
- коммутационное поле для лазерного модуля
Габариты:
266 x 297 x 110 мм
Вес:
1.9 кг

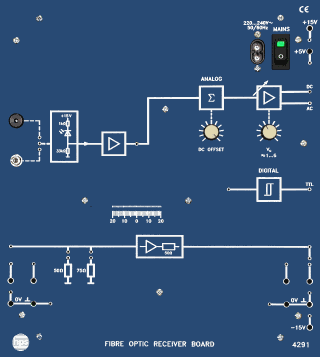

4291 Панель «Волоконная оптика. Приемник»


Технические характеристики:
Питание:~ 230 В / 115 В (110 В), 50 ... 60 Гц; 20 ВА
Источник постоянного напряжения (для подключения внешних устройств):+ 15 В; -15 В; +5 В (0.3 А)
Оптический вход:- кабель из искусственных материалов / кабель из стеклянных материалов
Электрический вход:- подключения 2-проводной линии или коаксиального кабеля для проведения сравнительных экспериментов
- входное сопротивление: 50 Ом; 75 Ом.
Выходной усилитель:- коэффициент усиления по напряжению: 1 .. 6, регулируемый
- смещение по постоянному току: +0.5 В .. -5.5 В (регулируемое)
Выходы:- по постоянному току: VOUT = 0 .. +/- 8 В
- по переменному току: VOUT PP = 0 .. 16 В
- TTL: с триггером Шмидта; нагрузочная способность = 10
Соединение с кабелем из искусственных материалов:- для имитации затухания
Габариты:
266 x 297 x 110 мм
Вес:
2.0 кг

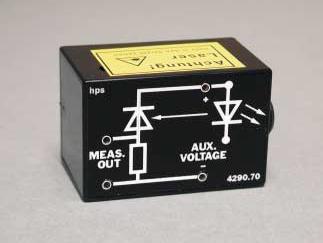

Лазерный модуль 4290.7

Модуль 4290.7 может быть подключен к учебной панели 4290 «Волоконная оптика. Передатчик». Он используется вмести в оптоволоконными кабелями из искусственных материалов.
С помощью встроенного диода можно измерять мощность излучения лазерного диода.

Технические характеристики:
Длина волны лазерного диода: 670 нм
Габариты:
57 х 38 х 35
Вес:
50 г

4185 Оптическая скамья

Оптическая скамья используется для имитации неисправностей, которые могут возникнуть при соединении по волоконно-оптическим линиям и которые приводят к значительному ослаблению сигнала: расстояние между торцевыми поверхностями, поперечное смещение, угловое смещение.

Она может использоваться с оптическими проводниками диаметром приблизительно 1 мм.

Оптическая скамья может располагаться на столе или встраиваться в стенд.

Габариты:
266 х 297 х 130 мм
Вес:
1.8 кг

Необходимые принадлежности:

  • 4290.1 Набор принадлежностей, состоящий из:

Пластиковое волокно: 20 м, 5 м и 0.5 м

Стекловолокно: 20 м и 1 м

Оптическое соединение для стекловолокна

Соединительные перемычки, 2 мм (12 шт)

Катушки индуктивности: N=900, N=100

Ленточный сердечник (пара)

Соединительные проводники, 2 мм (8 шт)

  • Мультиметр
