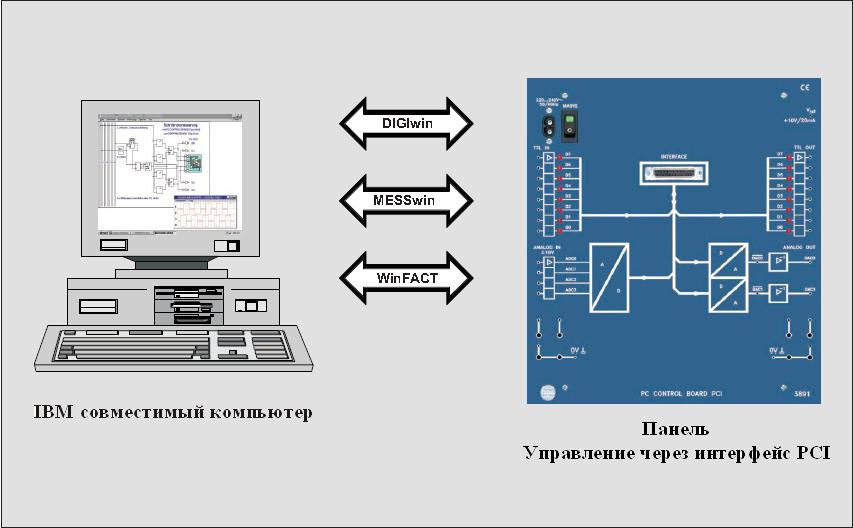

Панель 3891 «Управление PCI» является интерфейсом между компьютером и панелями для цифровых технологий, техники управления и измерений.
Для работы с панелью 3891 предлагается 3 типа программных обеспечений:
Программа DIGIwin используется для создания, моделирования и анализа любых цифровых схем. В программ есть библиотека компонентов. Другие устройства, например панель «Цифровая электроника 2», могут использоваться в моделировании при подключении их к панели 3891.
MESSwin – это объектно-ориентированная программная среда для решения задач измерения, контроля и управления. Она может использоваться, например, совместно с панелью 3891 для управления положением «Сервомотора» (5131) или для контроля частоты вращения «Двигателя постоянного тока» (5130).
WinFACT – это инновационная модульная программная система для анализа, синтеза и моделирования в технике управления. Ядром является система моделирования BORIS. Она может быть дополнена модулем Fuzzy shell для анализа систем с нечеткой логикой. Системы с нечеткой логикой, созданные модулем FLOP, могут быть встроены в блочно ориентированное моделирование системы BORIS. Программа WinFACT была создана для использования в профессиональном среднем и высшем образовании, но оно также может использоваться в промышленности и исследовательских работах.
Передняя часть панели изготовлена из ламината, толщиной 5 мм матово голубого цвета. Отдельные компоненты встроены в панель. Схематические изображения компонентов напечатаны белой краской на передней части панели. Серая пластиковая крышка защищает заднюю часть панели и позволяет располагать панель на столе под удобным для работы углом.
Технические характеристики:
Питание: | ~ 220 - 240 В / ~ 115 В (110 В); 15 ВА; 50..60 Гц |
Подключение к интерфейсу: | в компьютере к слоту карт через 25-pin Sub-D переходник |
Вход TTL: | - входы: 8 (D0..D7
- входное напряжение: TTL уровень (5 В)
- индикация: светодиодами
|
Аналоговый вход: | - +/- 10В
- входы: 4 (ADC0…ADC3); мультиплексный режим
- входное напряжение: - 10 В … + 10 В (погрешность: +/- 200 мВ) |
Выход TTL: | - выходов: 8 (D0 … D7 )
- выходное напряжение: TTL уровень (5 В)
- индикация: светодиодами |
Аналоговый выход: | - 2 выхода: инвертированный / не инвертированный, каждый через ЦАП.
- входное напряжение: - 10 В … + 10 В (погрешность: +/- 200 мВ)
|
Vref: | - выходное напряжение: +10 В, 20 мА, например, для панели 5131 «Серводвигатель» |
Карта ввода вывода PCI (2736): | - PCI слот (5 В) |
Переходное поле: | На переходном поле можно соединять проводники с диаметрами контактов 2 и 4 мм. |
Габариты: | 266 х 297 х 90 мм |
Вес:
| 1.5 кг |
Дополнительно требуются:
- IBM совместимый компьютер с операционной системой Windows 95/98/NT 4.0/ 2000/МЕ/ XP, свободный слот для подключения PCI карты (5 В)
- PCI карта ввода вывода (2736) с соединительными проводниками
